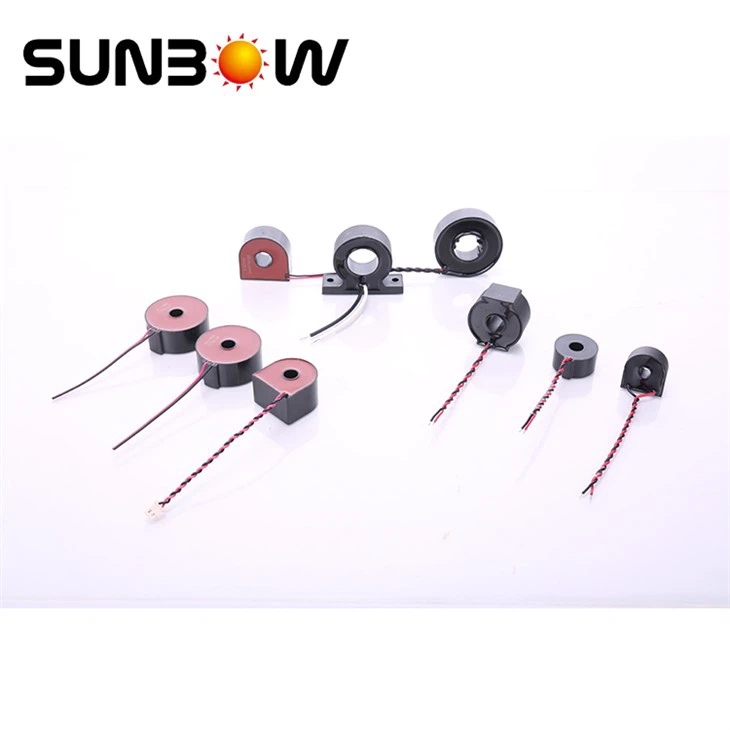

전기 계량기용 변류기
>높은 투과성
>높은 투자율과 낮은 코어 손실
>높은 포화 자속 밀도
>높은 선형성, 낮은 온도 의존성
>히스테리시스 루프의 우수한 선형성
특징
>높은 투과성
>높은 투자율과 낮은 코어 손실
>높은 포화 자속 밀도
>높은 선형성, 낮은 온도 의존성
>히스테리시스 루프의 우수한 선형성
혜택
>낮은 위상 오류
>낮은 진폭 오류
>큰 전류 범위
>위상 오류 및 진폭 오류의 안정성
>DC 허용 오차
모양과 시리즈
전력량계에서 변류기는 보상 없이 높은 정확도를 위해 중요한 위상 및 진폭 오류를 가져야 합니다.
전력선에 DC가 발생하면 복잡한 부하로 인해 위상 오류가 매우 높은 값이 됩니다.
강한 외부 자기장이 변류기에 들어가면 코어가 매우 쉽게 포화되어 CT가 더 이상 작동하지 않게 되고 결국 잘못된 측정 결과를 가져옵니다.
보상 없는 위상 및 진폭 오류의 중요한 요구 사항 외에도 DC 허용 오차 및 변조 방지도 전기 계량기 CT의 특정 요구 사항입니다.
|
부품 코드 HP- |
1차 전류 (A) |
비율 (1: X) |
정확성 (%) |
위상 오류 ('') |
부담저항기 Rb/Ω |
내경 Φ/mm |
길이 엘/mm |
키 흠 |
너비 W/mm |
||
|
Ib 아이맥스 이민 |
|||||||||||
|
EM10-05/60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-05/60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-05/120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10/60-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10/60-02 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-10/60-03 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-15/90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-15/90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-20/120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30/120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30/120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM10-30/120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
7.0 |
30.0 |
30.0 |
21.0 |
|
EM11-05/60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-05/60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10/60-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10/60-02 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-10/60-03 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
8.3 |
28.5 |
28.5 |
19.0 |
|
EM11-20/200-01 |
20.0 |
200.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
11.0 |
34.0 |
34.0 |
25.5 |
|
EM11-20/200-02 |
20.0 |
200.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
11.0 |
34.0 |
34.0 |
25.5 |
|
EM12-05/60-01 |
5.0 |
60.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-05/60-02 |
5.0 |
60.0 |
0.5 |
1000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-10/60-01 |
10.0 |
60.0 |
1.0 |
2000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM12-10/60-02 |
10.0 |
60.0 |
1.0 |
1000 |
0.1 |
＜15 |
5~10 |
7.0*2.0 |
21.0 |
21.0 |
9.5 |
|
EM22-05/120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-15/90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-15/90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-20/120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30/120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30/120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-30/120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-05/05-01 |
5.0 |
5.0 |
0.5 |
2500 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM22-05/05-02 |
5.0 |
5.0 |
0.5 |
2000 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM22-05/05-03 |
5.0 |
5.0 |
0.5 |
1000 |
0.05 |
＜15 |
5~20 |
6.0 |
21.0 |
24.0 |
14.5 |
|
EM23-01/01-01 |
1.0 |
1.0 |
0.1 |
500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM23-1.5/06-01 |
1.5 |
6.0 |
0.15 |
1500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM23-02/02-01 |
2.0 |
2.0 |
0.2 |
500 |
0.05 |
＜15 |
5~20 |
/ |
24.0 |
25.0 |
16.0 |
|
EM51-05/120-01 |
5.0 |
120.0 |
0.5 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-15/90-01 |
15.0 |
90.0 |
1.5 |
3000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-15/90-02 |
15.0 |
90.0 |
1.5 |
1500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/100-01 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/100-02 |
20.0 |
100.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/100-03 |
20.0 |
100.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/120-01 |
20.0 |
120.0 |
2.0 |
4000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/120-02 |
20.0 |
120.0 |
2.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-20/120-03 |
20.0 |
120.0 |
2.0 |
1000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30/120-01 |
30.0 |
120.0 |
3.0 |
3000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30/120-02 |
30.0 |
120.0 |
3.0 |
2000 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
|
EM51-30/120-03 |
30.0 |
120.0 |
3.0 |
1500 |
0.1 |
＜15 |
5~10 |
12.0 |
124.0 |
40.0 |
22.0 |
DC 공차
전자기기에 양의 반파와 음의 반파를 비대칭으로 만드는 반파 정류 회로나 SCR 회로가 있으면 DC 성분이 발생해 그리드로 빠져나가게 된다.
DC 전류로 작업할 때 SWFNA(고투자율 나노결정질 코어)는 포화 상태에 강하게 도달합니다. 이 동작은 잘못된 측정 결과를 가져옵니다.
이러한 문제를 해결하기 위해 고투과성 나노결정질-SWFNA와 저투과성 비정질-SWFAM의 '복합 코어'를 사용할 수 있다. 일반적으로 고투자율 SWFNA 코어는 순수 AC에 작동합니다. DC가 발생하면 높은 투자율-SWFNA가 포화 상태에 도달한 다음 측정은 낮은 투자율-SWFAM에 의해 수행됩니다.
이는 DC 허용 오차 솔루션을 위한 매우 저렴한 옵션입니다.
|
부품 코드 HP- |
1차 전류 (A) |
비율 (1: X) |
정확성 (%) |
DC (A) |
부담저항기 Rb/Ω |
내경 Φ/mm |
길이 엘/mm |
키 흠 |
너비 W/mm |
||
|
Ib 아이맥스 이민 |
|||||||||||
|
EM10-05/60D-01 |
5.0 |
60.0 |
0.5 |
3000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/60D-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/100D-01 |
10.0 |
100.0 |
1.0. |
4000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-10/100D-02 |
10.0 |
100.0 |
1.0. |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-20/100D-01 |
20.0 |
100.0 |
2.0 |
4000 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM10-20/100D-02 |
20.0 |
100.0 |
2.0 |
2500 |
0.1 |
 |
5~10 |
8.5 |
33.0 |
33.0 |
21.0 |
|
EM21-05/60D-01 |
5.0 |
60.0 |
0.5 |
3000 |
0.1 |
 |
5~10 |
8.2 |
30.0 |
30.0 |
19.0 |
|
EM21-10/60D-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
8.2 |
30.0 |
30.0 |
19.0 |
|
EM22-10/80D-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM22-10/100D-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
13.0 |
33.0 |
39.0 |
15.0 |
|
EM51-10/80D-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
 |
5~10 |
9.0 |
108.0 |
34.0 |
23.0 |
|
EM51-10/100D-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
|
5~10 |
9.0 |
108.0 |
34.0 |
23.0 |
변조 방지
DC 전류 외에도 외부 자기장으로 인해 변류기 코어가 포화 상태에 도달하여 잘못된 측정 결과를 가져올 수도 있습니다.
이러한 문제를 방지하기 위해 펀칭을 통해 생산된 한 쌍의 금속 캡으로 밀봉된 변조 방지 버전 CT를 권장합니다.
영구자석에 의해 특정 방향에서 CT에 강한 외부 자기장이 가해지면 CT와 영구자석 사이에 금속판을 하나 더 배치해야 합니다.
DC 자기장에 대한 일반적인 저항성
|
영구 자석 |
모양=구체반지름=3cm잔류자기 (Br){{0}}.0T |
||
|
거리 |
1.0cm |
2.0cm |
7.0cm |
|
자속밀도 |
0.28T |
0.145T |
0.02T |
|
현재 변압기 유형 |
캡슐화 + 금속판 |
캡슐화됨 |
정상 |
|
부품 코드 HP- |
1차 전류 (A) |
비율 (1: X) |
정확성 (%) |
위상 오류 ('') |
부담저항기 Rb/Ω |
내경 Φ/mm |
길이 엘/mm |
키 흠 |
너비 W/mm |
||
|
Ib 아이맥스 이민 |
|||||||||||
|
EM11-05/60T-01 |
5.0 |
60.0 |
0.5 |
2500 |
0.1 |
＜15 |
5~10 |
7.5*2.0 |
35.0 |
35.0 |
27.5 |
|
EM11-10/60T-01 |
10.0 |
60.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
7.5*2.0 |
35.0 |
35.0 |
27.5 |
|
EM11-10/80T-01 |
10.0 |
80.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.5*2.5 |
40.0 |
40.0 |
28.5 |
|
EM11-10/100T-01 |
10.0 |
100.0 |
1.0 |
2500 |
0.1 |
＜15 |
5~10 |
8.5*2.5 |
40.0 |
40.0 |
28.5 |
전기 사용에 있어 안전은 항상 중요한 문제입니다. 무효 상해 또는 손상의 경우 잔류 전류 차단기, 누전 방지 스위치, 모터 보호 및 경보를 위해 영상/잔류 전류를 감지하는 변류기가 필요합니다.
SUNBOW는 에폭시 수지로 캡슐화되어 보호 등급이 높고 넓은 주파수 범위(50-400Hz), 넓은 작동 온도 범위(- 40~95도)에서 작동하는 보호 적용을 위한 특수 시리즈 CT를 제공합니다. , 절연성이 높습니다(4KV/min, 1000MΩ/500Vdc).
|
부품 코드 HP- |
1차 전류 차이 나/마 |
출력 전압 |
연결 |
내경 Φ/mm |
길이 엘/mm |
키 흠 |
너비 W/mm |
|
홍보12-10~400-01 |
10.0~400.0 |
0.1 |
L & N 전력선 |
9.0 |
23.0 |
23.0 |
8.0 |
자주하는 질문:
Q : 무역 회사입니까 아니면 제조업체입니까?
A : 우리는 신형 비정질, 나노 결정질, 실리콘 강판 및 기타 자성 재료 및 부품의 설계, 개발 및 생산을 전문으로하는 전문 제조업체입니다.
Q: 당신의 생산 능력은 무엇입니까?
A : 비정질 및 나노 결정 리본의 연간 생산 능력은 600 톤입니다.
전력전자코어의 연간 생산능력은 3,500만개이다.
C형 철심 연간 생산능력 240톤;
원자로의 연간 생산 능력은 50입니다.000;
정밀 변압기의 연간 생산 능력은 4천만개입니다.
지금 맞춤화를 시작하기 위한 3단계!
1. 필요한 것이 무엇인지 알려주세요.,please call 021-63306968 Or send email to :sales@sunbowgroup.com
우리는 고객의 사양 및 도면을 기반으로 상품을 설계하고 생산합니다.
1. 베어 코어 크기, 크기 완료
2.이행요청
2. 솔루션 및 견적 받기
우리는 최상의 솔루션을 찾기 위해 노력하고 귀하의 검토를 위해 주로 사양 및 견적을 제공할 것입니다.
3. 샘플 제작 및 대량 생산
고객이 샘플을 확인하고 검증한 후 대량 생산을 시작합니다.
우리 작업장
우리 장비
우리의 테스트
우리의 인증
우리의 생산 과정
우리의 전시회
인기 탭: 전기 계량기용 전류 변압기, 중국 전기 계량기용 전류 변압기 제조업체, 공급업체, 공장
문의 보내기
