인버터용 나노결정코어

공통 모드 인덕터에 나노결정질 코어를 사용하면 주로 우수한 자기 특성으로 인해 페라이트와 같은 기존 재료에 비해 상당한 이점을 얻을 수 있습니다.

문의 보내기

나노결정질 고주파-인버터 코어는 뛰어난 전자기적 특성으로 인해 전력전자 분야에서 폭넓게 응용됩니다. 구체적인 응용 프로그램은 다음과 같습니다:

고주파수 스위칭 전원 공급 장치

PFC 인덕터: AC/DC 및 DC/DC 컨버터에서 나노결정질 코어는 특히 프런트 엔드 PFC 인덕터에 적합합니다. 높은 - 주파수 손실을 줄이고 역률을 향상시킬 수 있습니다.
주요 변압기: 주변압기에 나노결정질 코어를 사용할 수 있습니다. 높은 - 포화 자기 유도 및 낮은 - 손실 특성으로 인해 포화 없이 더 작은 - 볼륨 변압기를 설계할 수 있어 효율성이 향상됩니다.
출력 필터 인덕터: 출력 필터 인덕터에 나노결정 코어를 사용하면 리플 특성을 향상시켜 전원 공급 장치의 안정적인 동작에 기여할 수 있습니다.

신에너지 발전 시스템

태양광 인버터: 태양광 인버터의 부스트 인덕터에 나노결정 코어를 사용하면 손실을 20% 이상 줄일 수 있습니다. 더욱이, 나노결정질 코어로 제작된 더 작은 부피의 고주파 절연 변압기는 시스템 통합에 도움이 되며 넓은 - 온도 안정성은 실외의 열악한 환경에 적응할 수 있습니다.
풍력 변환기: 태양광 인버터와 마찬가지로 풍력 변환기의 나노결정질 코어도 손실을 줄이고 장비 소형화를 촉진하여 시스템의 전반적인 효율성과 신뢰성을 향상시키는 역할을 할 수 있습니다.

전기 자동차 전력 시스템

- 보드 충전기(OBC): 나노결정질 코어는 - 보드 충전기의 효율성을 향상시켜 전기 자동차의 주행 범위를 확장할 수 있습니다. 동시에, OBC의 소형화에 기여하여 차량 내부 공간을 절약할 수도 있습니다.
DC/DC 컨버터: 전기자동차 DC/DC 컨버터에 나노결정질 코어를 사용하면 컨버터의 부피와 무게를 줄일 수 있으며, 효율을 높이고, 차량 전원 시스템 전체의 성능을 최적화할 수 있습니다.
구동 모터 인버터: 나노결정 코어는 구동 모터 인버터의 필터 부품에 사용되어 필터 성능을 최적화하고 전자기 간섭을 줄이며 구동 시스템의 안정성과 효율성을 향상시킬 수 있습니다.

산업용 인버터

출력 필터 반응기: 산업용 인버터에서 출력 필터 리액터에 나노결정 소재를 사용하면 고조파 손실을 줄이고 출력 전류 품질을 향상시키며 전력망에 미치는 영향을 줄일 수 있습니다.
고주파 - 주파수 펄스 변압기: 나노결정질 코어는 고주파 - 주파수 펄스 변압기에서 보다 안정적인 성능을 가지며, 이는 고주파 - 주파수 및 높은 - 전력 조건에서 산업용 인버터의 정상적인 작동을 보장하고 장비 고장을 줄일 수 있습니다.

또한 나노결정질 고주파 - 주파수 인버터 코어는 인버터 용접 기계, X - 선 기계, 레이저 전원 공급 장치, UPS 전원 공급 장치 및 기타 장비에도 사용됩니다.

낮음-전력 높음-주파수 인버터 자기 코어

아니요.	나노코어 사양	성능 (20KHz,0.5T)	기타 성과
1	ONL-644020	P <28W/Kg, Br ≤0.28T	1KHz, 1V Al 60μH 이하
2	ONL-805020	P <30W/Kg, Br ≤0.28T	1KHz,1V Al 60μH 이하
3	ONL-805020	P <30W/Kg, Br ≤0.28T
4	ONL-805025	P <30W/Kg, Br ≤0.28T
5	ONL-904020	---	G 0.52Kg 이상, U 50V 이상
6	ONL-1005025	---	G 0.76Kg 이상, U 60V 이상
7	ONL-1559555	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 167μH 이하
8	ONL-503220	P <28W/Kg, Br ≤0.25T	1KHz, 1V Al 57μH 이하
9	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz, 1V Al 57μH 이하
10	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz,0.3V Al=35~50μH
11	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz,0.3V Al=38~48μH
12	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz,0.3V Al=48~60μH
13	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz,0.3V Al=37~50μH
14	ONL-503220	P <28W/Kg, Br ≤0.28T	1KHz,0.3V Al=38~43μH
15	ONL-553730	P <30W/Kg, Br ≤0.28T
16	ONL-644020	P <28W/Kg, Br ≤0.25T	1KHz, 1V Al 60μH 이하
17	ONL-644020	P<28W/Kg, Br ≤0.28T	1KHz,1V Al 60μH 이하
18	ONL-644020	P<28W/Kg, Br ≤0.28T	1KHz,0.3V Al=40~60μH
19	ONL-644020	P<28W/Kg, Br ≤0.28T
20	ONL-644035	P <30W/Kg, Br ≤0.28T
21	ONL-704020	P <28W/Kg, Br ≤0.25T	1KHz, 1V Al 71μH 이하
22	ONL-704020	P <28W/Kg, Br ≤0.28T	1KHz, 1V Al 71μH 이하
23	ONL-704025	P <28W/Kg, Br ≤0.25T	1KHz, 1V Al 84μH 이하
24	ONL-704025	P <28W/Kg, Br ≤0.28T	1KHz, 1V Al 84μH 이하
25	ONL-704025	P <28W/Kg, Br ≤0.28T	1KHz, 1V Al=60-90μH
26	ONL-704025	P <30W/Kg, Br ≤0.25T	1KHz, 1V Al 84μH 이하
27	ONL-704025	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 84μH 이하
28	ONL-704025	P <30W/Kg, Br ≤0.28T	1KHz,0.3V Al=50~60μH
29	ONL-805020	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 60μH 이하
30	ONL-805020	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 60μH 이하
31	ONL-805020	P <30W/Kg, Br ≤0.28T	1KHz,1V Al 60μH 이하
32	ONL-805025	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 75μH 이하
33	ONL-805025	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 75μH 이하
34	ONL-805025	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 75μH 이하
35	ONL-805025	P <30W/Kg,Br ≤0.28T	1KHz, 1V Al 75μH 이하
36	ONL-805025	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 75μH 이하
37	ONL-805025	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 75μH 이하
38	ONL-805025	P <30W/Kg, Br ≤0.28T	U>12V
39	ONL-805025	P <30W/Kg, Br ≤0.28T	U>15V
40	ONL-805025	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 75μH 이하
41	ONL-805025	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 75μH 이하
42	ONL-805025	P <30W/Kg, Br ≤0.28T	1KHz,0.3V Al=60~70μH
43	ONL-1006020	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 65μH 이하
44	ONL-1006020	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 65μH 이하
45	ONL-1006020	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 65μH 이하
46	ONL-1006020	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 65μH 이하
47	ONL-1006020	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 65μH 이하
48	ONL-1006020	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 65μH 이하
49	ONL-1006020	P <30W/Kg, Br ≤0.28T	U>12V
50	ONL-1006020	P <30W/Kg, Br ≤0.28T	U>15V
51	ONL-1006020	P <30W/Kg, Br ≤0.28T	1KHz,0.3V Al=55~65μH
52	ONL-1005025	10KHz0.5T,P<9W/Kg, Br ≤0.2	10KHz, 1V Al=62-110μH
53	ONL-1005025	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 108μH 이하
54	ONL-1005025	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 108μH 이하
55	ONL-1206030	P <30W/Kg, Br ≤0.28T	U=118V,I<300mA
56	ONL-1206030	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 130μH 이하
57	ONL-1206030	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 130μH 이하
58	ONL-1206030	P <30W/Kg, Br ≤0.28T	20KHz, 1V Al=77~90μH
59	ONL-1206030	P <30W/Kg, Br ≤0.28T	U>25V
60	ONL-1206030	P <30W/Kg, Br ≤0.28T	U>30V
61	ONL-1207020	P <30W/Kg, Br ≤0.28T	U=118V,I<450mA
62	ONL-1207020	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 69μH 이하
63	ONL-1207020	P <30W/Kg,Br ≤0.28T	1KHz, 1V Al 69μH 이하
64	ONL-1207020	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 69μH 이하
65	ONL-1207020	P <30W/Kg, Br ≤0.28T	U>15V
66	ONL-1207025	P <30W/Kg, Br ≤0.25T	1KHz,1V Al 86μH 이하
67	ONL-1207025	P <27W/Kg, Br ≤0.25T	1KHz,1V Al 86μH 이하
68	ONL-1207025	P <30W/Kg, Br ≤0.28T	1KHz,1V Al 86μH 이하
69	ONL-1207025	P <30W/Kg, Br ≤0.28T
70	ONL-1207030	P <30W/Kg, Br ≤0.28T	U=118V,I<300mA
71	ONL-1207030	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 103μH 이하
72	ONL-1207030	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 103μH 이하
73	ONL-1207030	P <30W/Kg, Br ≤0.28T	20KHz, 1V Al=65~75μH
74	ONL-1207030	P <30W/Kg, Br ≤0.28T	20KHz, 1V Al=72~83μH
75	ONL-1207030	P <30W/Kg, Br ≤0.28T	U>22V
76	ONL-1207040	P <30W/Kg, Br ≤0.28T
77	ONL-1308040	P <30W/Kg, Br ≤0.28T	U=118V,I<300mA
78	ONL-1308040	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 120μH 이하
79	ONL-1308040	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 120μH 이하
80	ONL-1308040	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al=60~120μH
81	ONL-1308040	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 120μH 이하
82	ONL-1308040	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 120μH 이하
83	ONL-1308040	P <30W/Kg, Br ≤0.28T	U>25V
84	ONL-1308040	P <30W/Kg, Br ≤0.28T	20KHz, 1V Al=70~85μH
85	ONL-1308040	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 120μH 이하
86	ONL-1308050	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 150μH 이하
87	ONL-1308050	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 150μH 이하
88	ONL-1308050	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al=70~150μH
89	ONL-1308050	P <30W/Kg, Br ≤0.28T	U>25V
90	ONL-1308050	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 150μH 이하
91	ONL-1308050	P <30W/Kg, Br ≤0.28T	20KHz, 1V Al=78~90μH
92	ONL-1309050	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 115μH 이하
93	ONL-1309050	P <30W/Kg,Br ≤0.28T	1KHz, 1V Al 115μH 이하
94	ONL-1309050	P <30W/Kg, Br ≤0.28T	U>25V
95	ONL-16511540	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 90μH 이하
96	ONL-16511550	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 113μH 이하
97	ONL-1106525	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 84μH 이하
98	ONL-1106530	P <30W/Kg, Br ≤0.28T	1KHz,1V Al 100μH 이하
99	ONL-1056030	P <27W/Kg, Br ≤0.25T	1KHz, 1V Al 107μH 이하
100	ONL-1056030	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 107μH 이하
101	ONL-1056030	P <30W/Kg, Br ≤0.28T	U>30V
102	ONL-1056040	P <30W/Kg, Br ≤0.28T
103	ONL-17011050	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al 135μH 이하
104	ONL-29021050	P <35W/Kg,Br ≤0.30T	1KHz, 1V Al 101μH 이하
105	ONL-805025	P <30W/Kg, Br ≤0.28T	G 0.4Kg 이상 1KHz,1V Al 41μH 이상
106	ONL-1006020	P <30W/Kg, Br ≤0.28T	G 0.52Kg 이상 1KHz,1V Al 36μH 이상
107	ONL-1206030	P <30W/Kg, Br ≤0.28T	G 1.26Kg 이상 1KHz,1V Al 72μH 이상
108	ONL-1207025	P <30W/Kg, Br ≤0.28T	G 0.94Kg 이상 1KHz,1V Al 47μH 이상
109	ONL-1308040	P <30W/Kg, Br ≤0.28T	G 1.6Kg 이상 1KHz,1V Al 64μH 이상
110	ONL-704020	P 33W/Kg 이하, Br 0.33T 이하
111	ONL-704020	P 33W/Kg 이하, Br 0.33T 이하
112	ONL-704025	P 33W/Kg 이하, Br 0.33T 이하
113	ONL-704025	P 33W/Kg 이하, Br 0.33T 이하
114	ONL-805020	P 33W/Kg 이하, Br 0.33T 이하
115	ONL-805020	P 33W/Kg 이하, Br 0.33T 이하
116	ONL-805025	P 33W/Kg 이하, Br 0.33T 이하
117	ONL-805025	P 33W/Kg 이하, Br 0.33T 이하
118	ONL-805030	P 33W/Kg 이하, Br 0.33T 이하
119	ONL-1006020	P 33W/Kg 이하, Br 0.33T 이하
120	ONL-1005025	P 33W/Kg 이하, Br 0.33T 이하
121	ONL-1005025	P 33W/Kg 이하, Br 0.33T 이하
122	ONL-1056030	P 33W/Kg 이하, Br 0.33T 이하
123	ONL-1206030	P 33W/Kg 이하, Br 0.33T 이하
124	ONL-1207020	P 33W/Kg 이하, Br 0.33T 이하
125	ONL-1207025	P 33W/Kg 이하, Br 0.33T 이하
126	ONL-1207030	P 33W/Kg 이하, Br 0.33T 이하
127	ONL-1308040	P 33W/Kg 이하, Br 0.33T 이하
128	ONL-1308050	P 33W/Kg 이하, Br 0.33T 이하
129	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하
130	ONL-644020	P 30W/Kg 이하, Br 0.28T 이하
131	ONL-644020	P 30W/Kg 이하, Br 0.28T 이하
132	ONL-704020	P 30W/Kg 이하, Br 0.28T 이하
133	ONL-704020	P 30W/Kg 이하, Br 0.28T 이하
134	ONL-704025	P 30W/Kg 이하, Br 0.28T 이하
135	ONL-704025	P 30W/Kg 이하, Br 0.28T 이하
136	ONL-805020	P 30W/Kg 이하, Br 0.28T 이하
137	ONL-805020	P 30W/Kg 이하, Br 0.28T 이하
138	ONL-805025	P 30W/Kg 이하, Br 0.28T 이하
139	ONL-805025	P 30W/Kg 이하, Br 0.28T 이하
140	ONL-805030	P 30W/Kg 이하, Br 0.28T 이하
141	ONL-1006020	P 30W/Kg 이하, Br 0.28T 이하
142	ONL-1005025	P 30W/Kg 이하, Br 0.28T 이하
143	ONL-1005025	P 30W/Kg 이하, Br 0.28T 이하
144	ONL-1056030	P 30W/Kg 이하, Br 0.28T 이하
145	ONL-1206030	P 30W/Kg 이하, Br 0.28T 이하
146	ONL-1207020	P 30W/Kg 이하, Br 0.28T 이하
147	ONL-1207025	P 30W/Kg 이하, Br 0.28T 이하
148	ONL-1207030	P 30W/Kg 이하, Br 0.28T 이하
149	ONL-1308040	P 30W/Kg 이하, Br 0.28T 이하
150	ONL-1308050	P 30W/Kg 이하, Br 0.28T 이하
151	ONL-503220	P <30W/Kg, Br ≤0.28T	1KHz,0.25V L>24mH@22Ts(AL>50μH)
152	ONL-503220	P <30W/Kg, Br ≤0.28T	1KHz,1V Al≤60μH,Q>15
153	ONL-503220	P <30W/Kg, Br ≤0.28T	1KHz,0.3V Al=30~40μH
154	ONL-503220	P <30W/Kg, Br ≤0.28T	1KHz,0.3V L=20-30mH@21TS(Al=46~68μ H)
155	ONL-503220	P <30W/Kg,	1KHz,0.25V Al=40~60μH
156	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz,0.3V Al=50~60μH
157	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz,0.3V Al=40~50μH
158	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz,0.3V Al>60μH
159	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz,0.3V Al=54~60μH
160	ONL-503220	P <30W/Kg, Br ≤0.28T	1KHz, 1V Al=35~55μH
161	ONL-503220	实测(P <30W/Kg, Br ≤ 0.28T)	1KHz,0.3V Al 50μH 이상
162	ONL-503220	P 20W/Kg 이하, Br 0.20T 이하	--
163	ONL-503220	P 20W/Kg 이하, Br 0.20T 이하	1KHz,0.3V Al=30~40μH
164	ONL-503220	P 20W/Kg 이하, Br 0.20T 이하	1KHz,0.3V Al 45μH 이상
165	ONL-503220	P 20W/Kg 이하, Br 0.20T 이하	1KHz,0.3V Al=50~60μH
166	ONL-503220	P<30W/Kg, Br <0.28T	1KHz,0.3V Al=40~45μH
167	ONL-503220	P<30W/Kg, Br <0.28T	1KHz,0.3V Al=45~54μH
168	ONL-503220	P<30W/Kg, Br <0.28T	1KHz,1V Al<40μH
169	ONL-503220	P<30W/Kg, Br <0.28T	1KHz, 1V Al=40~50μH
170	ONL-503220	P<30W/Kg, Br <0.28T	1KHz, 1V Al=50~60μH
171	ONL-503220	P<30W/Kg, Br <0.28T	1KHz, 1V 알루미늄>60μH
172	ONL-503220	P<30W/Kg, Br <0.28T	1KHz, 1V Al=40~70μH
173	ONL-503220	P 20W/Kg 이하, Br 0.20T 이하	1KHz,0.3V Al=40~50μH
174	ONL-503220	P<30W/Kg, Br <0.28T	1KHz,0.3V Al<40μH
175	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz,0.3V,AL=40-60μH
176	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz, 1V Al=25-57μH
177	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz 0.25V, 알루미늄=34-55μH
178	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz 0.25V,Al 50μH 이상
179	ONL-503220	P 30W/Kg 이하, Br 0.28T 이하	1KHz 0.3V,Al=30-60μH

다른 크기와 성능은 사용자 정의할 수 있습니다.

product-750-316

우리 공장

Sunbow Group은 신형-비정질, 나노결정질, 실리콘 강판 및 기타 자성 재료 및 관련 제품의 설계, 개발 및 생산을 전문으로 합니다. 현재 회사는 안후이(Anhui)와 저장(Zhejiang)에 두 개의 생산 기지를 보유하고 있으며 다수의 특허 기술을 보유하고 있으며 ISO9001, IATF16949 품질 관리 시스템 인증을 통과했습니다. 모든 제품은 ROHS, SGS 및 기타 환경 보호 인증을 통과했습니다.

이 회사는 대규모 진공 제련로,-압력 분사 벨트, 다양한 자기 어닐링로 등 첨단 장비를 보유하고 있으며 국내 과학 연구 기관 및 대학과의 긴밀한 협력을 통해 회사의 R&D 능력과 제품 품질을 보장합니다. 회사의 주요 제품에는 다양한 유형의 비정질, 나노결정질 스트립, 고전압 및 저전압 변류기 코어, 정밀 변류기 코어, 공통 모드 인덕터 코어, PFC 인덕터 코어, 고주파 전력 변압기 코어 및 관련 장치가 포함됩니다. 주로 신에너지 자동차, 태양광 발전, 풍력 발전, 스마트 가전, 스마트 미터, 무선 충전, 국가 전략 신흥 산업의 다양한 전원 공급 장치, 인버터, 필터 인덕터 및 차폐 재료 분야에 서비스를 제공합니다.

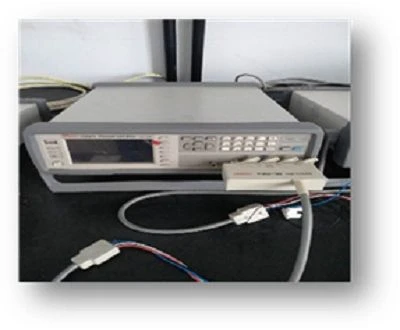

우리의 테스트

이름	주파수 및 전류 범위	테스트 목적
연자성 AC/DC 테스터	AC:0-100KHZ 또는 DC AC:0-100KHZ 또는 DC	연자성 AC/DC 전류에서 자성 재료의 매개변수를 테스트하려면
연자기 손실 시험기	0-500KHZ 0-500KHZ	연자성 재료의 손실을 테스트하려면
LCR 테스터	20HZ-30MHZ(최대) 20HZ-30MHZ(최대)	인덕턴스, 저항 및 커패시턴스를 테스트하려면
펄스 코일 테스터	전압: 0-3000V	인터턴 내전압 테스트, 손실 테스트 및 인덕턴스 편차 테스트
내전압 시험기	전압: 0-5000V	내전압 시험
절연저항 시험기	100MΩ	절연저항
DC 중첩 시험기	빈도: 20HZ-1MHZ 현재: 0-40A	DC 중첩 인덕터
펄스 DC 중첩 시험기	현재: 0-1000A	DC 중첩 인덕터
고전력-3상 원자로 테스트 벤치	전류: 0-2000A(최대)	3상-인덕턴스 테스트, 3-상 고전류 온도 상승 테스트, 고조파 테스트
